【CS144-2021】计算机网络

【CS144-2021】计算机网络

• 2019 Fall：https://kangyupl.gitee.io/cs144.github.io/
• 2020 Fall：https://github.com/lawliet9712/Stanford-CS144-2021
• 【推荐】2021 Fall：https://github.com/Kiprey/sponge

前前后后弄了半个月，终于啃完 CS144 了，感谢 K大博客，大概弄懂了 80% 吧

源代码仓库：https://gitee.com/ericps/cs144-2021

Linux 环境

• Mac VirtualBox 安装 Ubuntu desktop 版：https://www.zhihu.com/tardis/zm/art/109808506
• 安装 ubuntu server 版：https://blog.csdn.net/weixin_46658699/article/details/114693006
• VirtualBox 增强工具（方便双向复制）：https://blog.csdn.net/zhu_1997/article/details/117814728
• SSH 连接 VirtualBox Ubuntu 虚拟机：https://www.cnblogs.com/linxiaoxu/p/16260601.html
• Ubuntu18.04 升级 gcc：https://blog.csdn.net/weixin_44128857/article/details/108554751
• Sponge 仓库 2021：https://gitee.com/ericps/cs144-2021

Lab0: ByteStream

• webget: 利用已有 API 获取网页
• byte_stream: 实现一个有序字节流类（in-order byte stream），使之支持读写、容量控制。可以使用 std::dueue （双端开口）作为「可靠」字节流的底层。这个字节流类似于一个带容量的队列，从一头读，从另一头写。当流中的数据达到容量上限时，便无法再写入新的数据。特别的，写操作被分为了peek和pop两步。peek为从头部开始读取指定数量的字节，pop为弹出指定数量的字节。
• string_view: https://blog.csdn.net/danshiming/article/details/122573151

Lab1: StreamReassembler

• git 拉取远程所有分支到本地：for i in git branch -r; do git checkout basename $i && git pull --all; done
• git 合并分支：参考
• 内含 ByteStream 没有默认的构造函数为啥可以直接定义，这里面没有设置 ByteStream 的 capacity？
• 不可靠的流失传输中每条数据可能 reorder、duplicate 等等，TCP 的功能就是使用不可靠的数据包提供可靠的字节流服务，因此需要实现「流重组器」来应对收到的乱序或者重复数据的情况，每条流带有一个 stream_index（类型是uint64_t，理解为不会 wrap），按照顺序重组字节流并送入指定的 ByteStream 中
• 实现使用 std::map<size_t, std::string> 存放那些还未重组的数据，维护下图中的 first_unassembled 即可，收到一个子串就会调用 push_substring，根据 map 中的内容重组 ByteStream，整个思路就是比较 stream_idx，找到比 stream_idx 小的第一个位置以及比 stream_idx 大的第一个位置（二分查找）

Lab2: TCPReceiver

• make 出错：安装 libpcap-dev 库

• 三个索引：

  • (relative) seqno：从 ISN 开始，包含 SYN 和 FIN，32 位循环计数（这也是 TCP Header 的一个字段）
  • absolute seqno：从 0 开始，包含 SYN 和 FIN，64 位非循环技术（为什么不会循环，pdf 给出了说明：Transmitting at 100 gigabits/sec, it would take almost 50 years to reach 2^64 bytes. By contrast, it takes only a third of a second to reach 2^32 bytes.）
  • stream_index：从 0 起步，排除 SYN 和 FIN，64 位非循环技术

• 首先理解 wrapping_intergers 转换过程

  • absolute seqno 转 seqno 比较简单：absolute seq 转 32 位之后直接和 isn 相加即可，溢出自动处理
  • seqno 转 absolute seqno 需要思考一下：需要利用上一次收到的 checkpoint 参考

• 实现 TCPReceiver

  • segment_received()：该函数将会在每次获取到 TCP 报文被调用，完成两个功能
    • 如果接受到 SYN 包就设置 ISN 编号（SYN 和 FIN 包仍然可以携带用户数据并一同传输。同时，同一个数据包下既可以设置 SYN 标志也可以设置 FIN 标志。why ??? 有点不太理解）
    • 将收到的数据直接丢进 stream reassembler，并在接收到 FIN 包时终止数据传输
  • ackno() 返回接收方下一次期望接收到的字节索引，根据 ByteStream 已写字节数得到 absolute seqno （注意如果是 FIN 需要 ++），然后转换成 seqno 即可
  • window_size() 返回接受窗口的大小，也就是 capacity - ByteStream 的 BUFFER_SIZE，可以用于「流量控制」

Lab3: TCPSender

• TCPSender 需要将 ByteStream 中的数据以 TCP 报文形式持续发送给 receiver（利用写好的 TCPSegment 这个类填充其中的头部字段以及 payload 信息）

• 需要处理 TCPReceiver 传入的 ackno 和 window size，以追踪接收者当前的接收状态，以及检测丢包情况

• 若经过一个超时时间后仍然没有接收到 TCPReceiver 发送的针对某个数据包的 ack 包，则重传对应的原始数据包，主要这里的检测主要是通过 tick 函数实现，不需要使用 timer 相关的系统调用，tick 函数的入参就是上一次调用到现在的时间（ms），因此需要维护一次 全局计时器变量 timecount，另外采用“指数退避”的思想，每次超时之后 timeout *= 2，另外需要维护一个全局的重传次数 retans_count，如果某个报文连续重传次数达到 8 次需要发送 RST 报文终止连接（当然这个是在 Lab4 中实现的）

• 注意！！！remote_window_size 应该初始化为 1，否则如果「初始」就丢包的话 remote_window_size = 0 不会退避 timeout，另外接收方的 Windows size 为 0，发送方也将按照接收方 window size 为 1 的情况进行处理，持续发包。为了 keep alive

  • 退避的前提的是 window_size > 0，接收方可以接收数据但是网络拥塞了导致还没有收到数据，超时一次超时时长会乘2 （实行网络拥塞控制）

• 维护一个已经发送但未被确认的 segment 队列 std::queue<std::pair<size_t, TCPSegment>>， 如果 ack_receiver 是收到 ackno 以及 window_size 之后需要检查 queue 以及移除并 reset timer 相关变量

  • 相当于采取累计确认方式通过维护缓存队列重传
  • 根据 ackno –> abs_seq，如果 abs_seq > _next_seqno 直接丢弃并返回，否则从头遍历 queue 移除那些已经确认的 segment

Lab4: TCPConnection

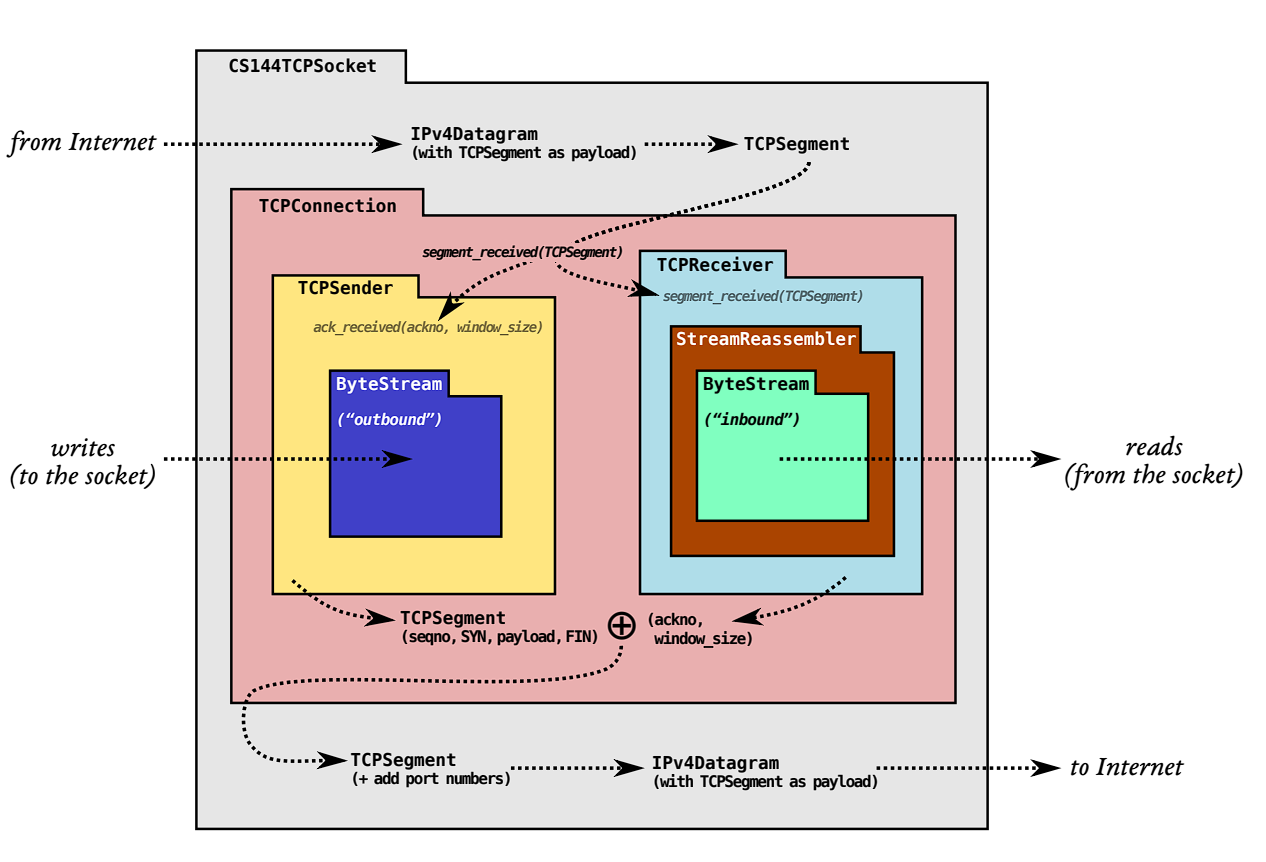

• TCPConnection 需要将 TCPSender 和 TCPReceiver 结合，实现成一个 TCP 终端，同时收发数据。

• 接受数据端：

  • 如果收到 RST 直接关闭连接，否则交给 TCPReceiver 处理，对其中各个字段解析

  • 收到 ACK 需要向当前自己的 TCPConnection 的 TCPSender 对端的 ackno 和 window_size 信息

    这一步相当重要，因为数据包在网络中以乱序形式发送，因此远程发送给本地的 ackno 存在滞后性。将远程的 ackno 和 window size 附加至发送数据中可以降低这种滞后性，提高 TCP 效率。

• 发送数据端：

  • 当 TCPSender 从 ByteStream 读取数据组成一个 TCPSegment 放入待发送的队列时，TCPConnection 从其中取出并将其发送（push 到 _segment_out 队列即可）
  • 在发送当前数据包之前，TCPConnection 会获取当前它自己的 TCPReceiver 的 ackno 和 window size（用来表示自己下一次期望接收到 seqno 以及自己的 window_size），将其放置进待发送 TCPSegment 中，并设置其 ACK 标志。

• TCPConnection 需要检测时间的流逝。它存在一个 tick 函数，该函数将会被操作系统持续调用。当 TCPConnection 的 tick 函数被调用后，它需要

  • 告诉 TCPSender 时间的流逝，让其重新发送丢失的数据包
  • 如果 sender 的「连续重传次数」超过 TCPConfig::MAX RETX ATTEMPTS，发送一个 RST 包终止连接
  • 考虑 TIME_WAIT 状态

• 关闭连接

  • 接收方收到 RST 标志或者发送方发送 RST 标志后，设置当前 TCPConnection 的输入输出字节流的状态为错误状态，并立即停止退出。这种属于暴力退出（unclear shutdown），可能会导致尚未传输完成的数据丢失（例如仍然在网络中运输的数据包在接收方收到RST标志后被丢弃）。
  • 若想让双方都在数据流收发完整后退出（clear shutdonw），考虑四次挥手，参考 K 大的博客

Lab5: NetworkInterface

• ARP 协议：根据 IP 地址获取 Mac 地址，实现简单的 ARP 协议

• 维护 ARP 条目哈希表，每个条目 TTL 为 30s，到期之后删除

• send_datagram(dgram, next_hop) 时如果 ARP 表中没有 IP 地址对应的表项就广播发送（构造 ARPMessage 以及 Ethernet Frame TYPE_ARP），如果有的话就直接构造 Ethernet Frame TYPE_IPv4 将 dgram 发送

• recv_frame(dgram) 首先判断是不是 frame 的 目的地址是不是 自己的Mac/广播地址，不是直接 丢弃

  • TYPE_IPv4：收到 IP 数据包直接转发丢给上层

    为啥 recv_frame 为什么还可以收到 IPv4 的数据包呢？因为 ARP 数据包加上 Ethernet Frame Header 之后变成以太网帧在数据链路层传输，Frame 类型有很多，包括 IPv4、IPv6、ARP 等等，如果是 IPv4 数据包仅仅只需要转发给 caller 即可，因为作为数据链路层不需要管 TCP 状态、IP 字段等等其他信息

  • TYPE_ARP：收到 ARP 包分为请求和应答两种情况处理

    • 请求：将自己的 Mac 封装之后发送，并且更新 ARP 表项
    • 应答：更新 ARP 表项，并且检查 IP 请求列表，如果相符就 send_dgram，并删除对应的表项

• tick(ms_since_last_tick) 删除过期的 ARP 表项以及 已经发送 dgram 表项

Lab6: Router

• router：实现简单的路由表，转发数据包，维护路由表（哈希表），最长匹配原则

• add_route(route_prefix, prefix_length, next_hop, interface_num)：添加一条路由表项

• route_one_datagram(dgram)：查询路由表，如果存在匹配项切 TTL > 1 就转发给下一跳/直连，并将 TTL 减一，其余情况全部丢弃

Lab7

• 将之前所有内容合为一个 app



参考

• https://csdiy.wiki/%E8%AE%A1%E7%AE%97%E6%9C%BA%E7%BD%91%E7%BB%9C/CS144/
• K大博客：https://kiprey.github.io/tags/CS144/
• 掘金博客： https://juejin.cn/user/822883244836461
• CS144-2019翻译：http://doraemonzzz.com/tags/CS144/
• CS144-2019：https://blog.csdn.net/kangyupl/article/details/108589594
• https://zhuanlan.zhihu.com/p/464281077
• https://gitee.com/dying1122/cs144-lab
